Comment les équipements d’élimination du fer peuvent-ils éviter une contamination et des temps d’arrêt coûteux ?

Résumé de l'article

La contamination métallique fait partie de ces problèmes « silencieux » qui peuvent ruiner la qualité des produits, endommager les machines en aval et déclencher des arrêts imprévus. Que vous manipuliez du minerai extrait, des agrégats, des poudres, des matériaux recyclés ou des produits en vrac, le fer égaré peut pénétrer dans votre processus à de nombreux points : approvisionnement en matières premières, transport, concassage, convoyage ou même à partir de pièces d'usure à l'intérieur de votre propre ligne.

Ce guide explique ce queéquipement d'élimination du ferce que fait, les problèmes qu'il résout, les types d'équipements les plus courants et comment choisir la bonne configuration pour votre matériel et votre débit. Vous trouverez également des conseils d’installation pratiques, une routine d’entretien qui réduit les surprises et une FAQ pour vous aider à comparer les options en toute confiance.

Table des matières

• Qu'est-ce qu'un équipement d'élimination du fer ?
• Quels problèmes cela résout-il ?
• Où est-il le plus utilisé ?
• Types courants d’équipement d’élimination du fer
• Comment sélectionner le bon système
• Conseils de placement et d'installation
• Une maintenance qui évite réellement les temps d'arrêt
• Un exemple de flux de travail pratique
• Choisir un fournisseur et construire une solution à long terme
• FAQ

Contour

1. Définir les équipements de déferrisation et les sources de contamination qu’ils ciblent
2. Reliez la contamination aux pertes opérationnelles réelles : rejets, dommages, temps d’arrêt, risque de sécurité
3. Comparez les principaux types d’équipements et les applications typiques
4. Fournir une liste de contrôle de sélection basée sur le matériau, la taille, l'humidité et la configuration du processus
5. Partagez les pratiques de placement et de maintenance pour maintenir les performances stables dans le temps
6. Terminez par un flux de travail simple et un cadre d'évaluation des fournisseurs

Qu'est-ce qu'un équipement d'élimination du fer ?

L'équipement d'élimination du fer est une catégorie de dispositifs industriels conçus pour détecter, capturer ou séparer les métaux ferreux indésirables (et dans certains cas les métaux non ferreux) des matériaux en vrac circulant dans une chaîne de traitement. En termes simples : cela empêche le « métal mystérieux » de se déplacer plus en aval, où il pourrait causer des problèmes coûteux.

Les contaminants cibles comprennent généralement :

• Fer à repasser :boulons, clous, fils, fragments de barres d'armature, outils cassés
• Débris d’usure :fragments ferreux produits par des concasseurs, des broyeurs, des goulottes ou des revêtements
• Métal incorporé :morceaux de métal mélangés à des charges de matières premières
• Fines particules ferreuses :poussière de fer pouvant affecter la pureté ou l’aspect final

La plupart des systèmes utilisent la force magnétique (aimants permanents ou électro-aimants) ou la détection + rejet (détecteurs de métaux couplés à des inverseurs). Le meilleur choix dépend des caractéristiques de votre matériau et de l'endroit où le risque de contamination est le plus élevé.

Quels problèmes cela résout-il ?

Si vous avez déjà dû expliquer un arrêt surprise, vous le savez déjà : la contamination métallique est rarement « faible ». Cela a tendance à se propager à plusieurs problèmes à la fois.

• Dommages matériels :Les débris de fer peuvent fissurer les plaques de broyeur, les courroies à pression, les alimentateurs de bourrage et les convoyeurs à vis cicatricielle.
• Temps d'arrêt imprévu :Un seul bourrage métallique peut arrêter la production, créer des travaux de nettoyage et retarder les livraisons.
• Problèmes de qualité du produit :Les particules de fer peuvent décolorer les poudres, augmenter les niveaux d'impuretés et provoquer le rejet de lots.
• Risques de sécurité :Les fragments métalliques peuvent devenir des projectiles à proximité d'équipements à grande vitesse ou provoquer une surchauffe et des risques d'incendie dans des cas extrêmes.
• Coût d’exploitation plus élevé :Plus d'usure, plus de pièces de rechange, plus de main d'œuvre, plus d'heures supplémentaires et une consommation d'énergie souvent plus élevée lorsque l'équipement est aux prises avec des bourrages.

Un bon équipement d'élimination du fer transforme ces « risques inconnus » en événements contrôlés et mesurables, capturant la contamination à des points prévisibles afin que votre ligne reste stable.

Où est-il le plus utilisé ?

L'équipement d'élimination du fer est courant partout où des matériaux en vrac sont transportés, broyés, broyés, criblés ou mélangés. Les industries typiques comprennent :

• Extraction minière et traitement des minéraux
• Carrières et granulats
• Ciment et matériaux de construction
• Produits chimiques et poudres industrielles
• Recyclage (verre, plastiques, C&D, combustibles dérivés de la ferraille)
• Terminaux de manutention vrac (ports, entrepôts, stations de transfert)

Même si le matériel entrant est « propre », une contamination peut toujours être introduite en interne à partir de pièces usées. C’est pourquoi de nombreuses usines utilisent plusieurs étapes de séparation au lieu de s’appuyer sur un seul aimant.

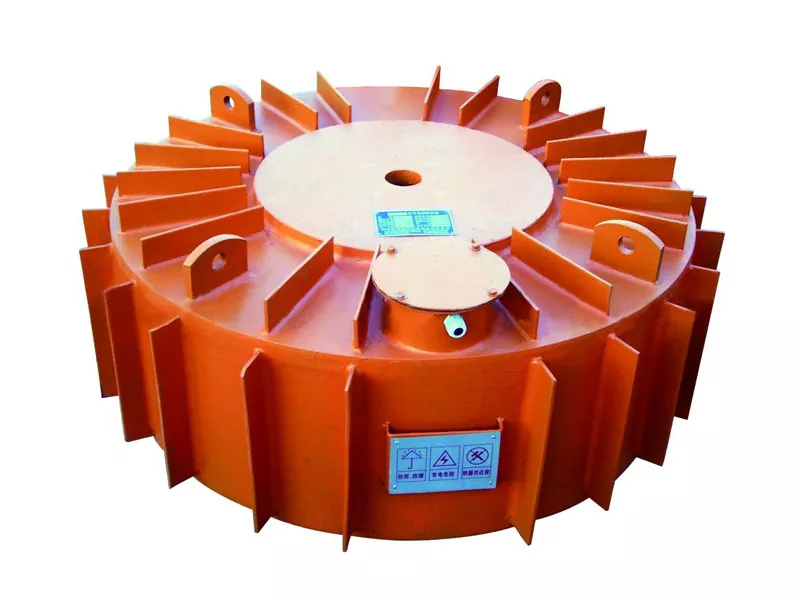

Types courants d’équipement d’élimination du fer

Différents appareils résolvent différents problèmes. Certains sont conçus pour les gros débris de fer sur un convoyeur, tandis que d'autres ciblent les fines particules ferreuses contenues dans les poudres. Voici une comparaison pratique :

Règle générale :Utilisez des aimants pour retirer ce que vous pouvez tôt (protection bon marché) et utilisez la détection/rejet plus tard lorsque vous avez besoin de vérifier la propreté du produit final.

Comment sélectionner le bon système

Si vous choisissez un équipement d’élimination du fer, concentrez-vous moins sur « l’aimant le plus puissant » et davantage sur « le système adapté à la contamination réelle ». Vous trouverez ci-dessous une liste de contrôle que vous pouvez utiliser pour une évaluation interne ou des discussions avec les fournisseurs :

1. Forme matérielle :S'agit-il de poudre, de granulés, de morceaux, de boue ou de déchets mélangés ?
2. Distribution granulométrique :Essayez-vous de capturer de gros débris de fer, de fines poussières ferreuses, ou les deux ?
3. Humidité et caractère collant :Les matériaux collants peuvent recouvrir les surfaces et réduire l'efficacité de la séparation.
4. Débit :Les tonnes/heure ou kg/heure déterminent la largeur de l’aimant, la couverture du champ et le temps de séjour.
5. Vitesse du convoyeur et largeur de la bande :Critique pour les aimants et les poulies suspendus.
6. Contraintes d'installation :La hauteur libre, l'accès pour le nettoyage et la géométrie de la goulotte existante sont plus importants que ce à quoi la plupart des gens s'attendent.
7. Risque en aval :Que protégez-vous : broyeur, broyeur, classificateur, ligne de conditionnement, spécifications du client ?
8. Approche de nettoyage :Le nettoyage manuel peut convenir en cas de faible contamination, mais les lignes à grand volume nécessitent souvent des conceptions autonettoyantes.

Pour faciliter la sélection, voici une cartographie rapide des objectifs par rapport aux solutions typiques :

Conseils de placement et d'installation

Le placement peut faire ou défaire les performances. Deux usines peuvent acheter le même équipement et obtenir des résultats très différents simplement parce que l’une d’elles l’a placé dans un endroit « respectueux des aimants ».

• Capturez tôt, vérifiez plus tard :Placer la séparation avant les machines à haut risque (concasseurs, broyeurs) et la détection à proximité de l'étape du produit final.
• Utilisez les points de transfert de manière stratégique :Les goulottes et les points de déchargement créent souvent un rideau de matériaux plus fin, rendant la séparation plus efficace.
• Profondeur du fardeau de contrôle :Un tas épais sur une courroie réduit l’efficacité de la capture car le métal est plus éloigné du champ magnétique.
• Conception pour l'accès au nettoyage :Si l’opérateur ne peut pas l’atteindre en toute sécurité, le nettoyage est ignoré et les performances chutent « mystérieusement ».
• Prévoyez la poussière et les vibrations :Les environnements industriels punissent une mauvaise étanchéité et un matériel de montage faible.

Si vous modernisez une ligne existante, envisagez une courte étude du site qui mesure la largeur du tapis, sa vitesse, la hauteur libre et la taille de contamination la plus courante. Ces principes de base évitent les erreurs coûteuses de « presque ajustement ».

Une maintenance qui évite réellement les temps d'arrêt

L’équipement d’élimination du fer est souvent installé comme une solution « installez-le et oubliez-le », jusqu’à ce qu’il cesse de fonctionner silencieusement. Les meilleures plantes le traitent comme un point de contrôle avec une routine simple.

• Contrôles quotidiens/quarts :Confirmez que la zone de collecte n'est pas surchargée ; recherchez des types de métaux inhabituels qui indiquent des défaillances en amont.
• Nettoyage hebdomadaire :Éliminez les accumulations qui peuvent protéger le métal du champ magnétique, en particulier avec des matériaux humides ou poussiéreux.
• Contrôle mensuel :Vérifiez les boulons de montage, le suivi de la courroie, l'usure de la goulotte et toute protection.
• Bilan trimestriel des performances :Suivez le « métal collecté par tonne » pour identifier les changements dans la qualité des aliments ou les problèmes de pièces d’usure.

Un avantage sous-estimé : le métal que vous collectez devient des données de diagnostic. Si du métal pique soudainement, vous pouvez enquêter en amont avant que cela ne se transforme en panne.

Un exemple de flux de travail pratique

Voici un moyen simple d’élaborer une stratégie robuste d’élimination du fer sans trop compliquer la chaîne :

1. Contrôle entrant :Ajoutez un aimant overband au-dessus du convoyeur principal alimentant le concasseur primaire.
2. Affinement du point de transfert :Ajoutez un tambour magnétique ou une grille magnétique montée sur la goulotte là où le matériau tombe vers l'étape suivante.
3. Point de contrôle qualité :Installez un détecteur de métaux à proximité de l'étape du produit fini si les spécifications de pureté sont strictes ou si les audits des clients nécessitent une preuve.
4. Boucle de maintenance :Enregistrez les résultats de la collecte et planifiez le nettoyage dans le cadre des opérations standard et non comme une « tâche supplémentaire ».

Cette approche par étapes protège l'équipement, améliore la qualité du produit et réduit le risque qu'un boulon manqué se transforme en un arrêt complet de la ligne.

Choisir un fournisseur et construire une solution à long terme

Les performances de l'équipement ne concernent pas seulement l'appareil, mais également son adéquation à votre processus. Un fournisseur solide doit être en mesure de discuter du comportement de vos matériaux, de vos schémas de flux et des points de risque, puis de recommander une configuration adaptée à la configuration de votre ligne et aux réalités opérationnelles.

Par exemple,Qingdao EPIC Mining Machinery Co., Ltd. travaille avec des industries de matériaux en vrac où la fiabilité et la stabilité de la séparation comptent jour après jour. Lorsque vous évaluez un fournisseur, recherchez des preuves d'un soutien technique pratique : des conseils d'implantation, des recommandations de dimensionnement et des instructions de maintenance claires que les opérateurs peuvent suivre de manière réaliste.

Si vous souhaitez obtenir le meilleur résultat, partagez dès le départ quelques notions de base : le type de matériau, le débit, la largeur/vitesse de la bande, le niveau d'humidité et les endroits où les pannes se sont déjà produites. Ces informations transforment les « équipements génériques » en une véritable solution.

FAQ

Q : Un aimant plus puissant est-il toujours préférable ?
R : Pas toujours. L'intensité du champ est importante, mais le placement, la profondeur de la charge, la vitesse de la bande et le comportement du matériau comptent souvent tout autant. Le « meilleur » aimant est celui qui capture systématiquement votre véritable contamination dans votre processus réel.

Q : L’équipement d’élimination du fer peut-il capturer l’acier inoxydable ?
R : Certains aciers inoxydables sont faiblement magnétiques, tandis que d’autres ne le sont pas. Si la contamination par l'acier inoxydable est un problème, un système de détection de métaux peut constituer un meilleur point de contrôle, en fonction du produit et du processus.

Q : Où dois-je installer un aimant suspendu sur un convoyeur ?
R : Les emplacements courants se situent à proximité de la poulie de tête (là où la trajectoire du matériau change) ou à un point de transfert où le matériau est plus fin et plus exposé. La hauteur et le positionnement corrects dépendent de la vitesse du tapis et de la profondeur de la charge.

Q : Comment puis-je savoir si mon système actuel est sous-performant ?
R : Les signes d'avertissement incluent des bourrages répétés, du métal apparaissant en aval, des dommages croissants aux pièces d'usure ou une accumulation visible sur les aimants/tambours. Le suivi du métal collecté au fil du temps est un moyen simple de détecter rapidement les changements.

Q : Quelle est la différence entre l’élimination du fer résiduel et l’amélioration de la pureté du produit ?
R : L’élimination du fer clochard se concentre sur les gros métaux qui endommagent les machines. L'amélioration de la pureté cible les particules ferreuses plus petites qui peuvent affecter les spécifications, l'apparence ou la qualité du traitement en aval. De nombreuses plantes ont besoin des deux étapes.

Q : L'humidité réduit-elle l'efficacité de la séparation ?
R : C’est possible. Les matériaux humides ou collants peuvent s'agglutiner, augmenter la profondeur de la charge et provoquer une accumulation sur les surfaces, réduisant ainsi l'exposition au champ magnétique. Dans ces cas-là, concevez pour un nettoyage facile et envisagez une séparation par étapes.

Q : À quelle fréquence dois-je nettoyer l’équipement ?
R : Cela dépend du taux de contamination et de l’adhésivité du matériau. De nombreuses opérations commencent par un nettoyage hebdomadaire et s’ajustent en fonction de ce qu’elles observent. Les conduites à forte contamination peuvent nécessiter des nettoyages plus fréquents ou des conceptions autonettoyantes.

Éliminez les surprises de votre processus :le bon équipement d’élimination du fer peut protéger vos machines, stabiliser la qualité et réduire les temps d’arrêt comme le ressent immédiatement toute votre équipe. Si vous souhaitez une recommandation de configuration basée sur votre matériel et la disposition de votre ligne,Contactez-nous pour discuter de votre candidature et obtenir une proposition pratique.
