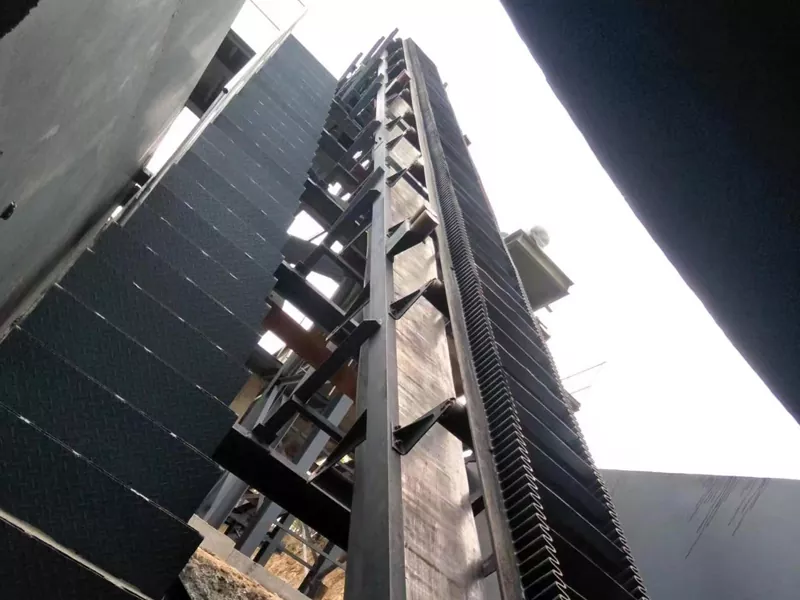

Convoyeur à bande à paroi latérale ondulée

EPIC est spécialisé dans les convoyeurs à bande à parois latérales ondulées, des systèmes de transport vertical à haut rendement pour les industries minières, du ciment, du sable, du charbon et des matériaux en vrac. Conçu avec des parois latérales ondulées et des courroies à membrane, le convoyeur prend en charge des angles de transport allant jusqu'à 90°, réduisant considérablement l'occupation du sol et les coûts de construction civile. Avec un fonctionnement stable, un débit élevé, une faible consommation d'énergie et des performances fiables, cet équipement est idéal pour le transport de matériaux vertical, longue distance et à grand angle.

envoyer une demande

Description du produit

EPIC fournit des systèmes de convoyeurs à bande à parois latérales ondulées pour les industries minières, métallurgiques, du ciment, du charbon, de la chimie et des granulats dans le monde entier. Conçu pour les applications de transport vertical et à grande inclinaison, ce système de convoyeur combine une efficacité de transport élevée, une structure compacte et un faible coût d'exploitation, ce qui en fait une solution idéale pour les projets modernes de transport de matériaux en vrac.

Le système adopte des bandes transporteuses à parois latérales ondulées à haute résistance et des diaphragmes transversaux, permettant aux matériaux d'être transportés en toute sécurité à des angles abrupts allant jusqu'à 90°. Par rapport aux convoyeurs à bande traditionnels, il réduit considérablement les besoins en espace au sol et les investissements en génie civil tout en améliorant l'efficacité globale du transport.

Paramètre du produit

largeur du ruban B (mm)		300		400		500		650		800
Hauteur du bord (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Convoyage partiel convoyage angulaire capacité Q³/heure	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Dimension hors tout	H²/h(mm) Hauteur du centre de la roue	350-100				11h00-2000		13h00-2000		13h00-2000
	H/h(mm) Hauteur du centre de la roue arrière	t 335		330-490		600		600		600-800
	H/h(mm) Hauteur de la surface de la partie centrale	450		500-700		760-800		800-850		800-1115
	B²/h(mm) Largeur de fondation de la section centrale	480		580		870		1020		1220

largeur du ruban B (mm)		1000				1200				1400
Hauteur du bord (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Convoyage partiel convoyage angulaire capacité Q³/heure	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Dimension hors tout	H²/h(mm) Hauteur du centre de la roue	1400-2000 1600-2000
	H/h(mm) Hauteur du centre de la roue arrière	600-800				800-1000				800-1200
	H/h(mm) Hauteur de la surface de la partie centrale	800-1200				10h50-15h00				10h50-17h00
	B²/h(mm) Largeur de fondation de la section centrale	1440				1690				1890

Pourquoi choisir le convoyeur à bande EPIC ?

Transport à forte inclinaison jusqu'à 90°

Les convoyeurs traditionnels se limitent généralement à de petits angles de transport. La conception avancée des parois latérales ondulées de l’EPIC permet un levage vertical et un transport à grand angle, améliorant ainsi considérablement l’utilisation de l’espace.

Économiser de l'espace d'installation

La structure compacte minimise l'occupation du sol et réduit les limitations d'aménagement des usines, ce qui la rend idéale pour les mines, les ports, les projets souterrains et les installations industrielles.

Coûts de construction civile réduits

Le chemin de transport pouvant être plus raide, les clients peuvent réduire les structures de support en acier, les stations de transfert et les dépenses de génie civil.

Fonctionnement stable et faible bruit

L'équipement du convoyeur à bande à paroi latérale ondulée fonctionne sans problème avec de faibles vibrations et un faible bruit de fonctionnement, garantissant une production fiable à long terme.

Principales caractéristiques

Conception de bande transporteuse robuste

La bande transporteuse utilise des matériaux en caoutchouc renforcés avec une forte résistance à la traction et une excellente résistance à l'usure, adaptés aux environnements miniers et industriels difficiles.

Structure de paroi latérale ondulée

Les parois latérales empêchent les fuites de matériaux lors du transport à angle élevé.

Crampons croisés / diaphragmes

Les diaphragmes maintiennent solidement les matériaux sur la surface de la bande et améliorent la stabilité du transport.

Avantages techniques par rapport aux systèmes de convoyeurs traditionnels

Article	Convoyeur à bande traditionnel	Convoyeur à bande à paroi latérale ondulée
Angle de transport	Généralement ≤20°	Jusqu'à 90°
Espace au sol	Grand	Petit
Déversement de matériaux	Facile dans les angles raides	Excellent anti-déversement
Coût de la construction civile	Plus haut	Inférieur
Efficacité du transport	Moyen	Haut
Flexibilité d'installation	Limité	Fort
Transport vertical	Difficile	Excellent

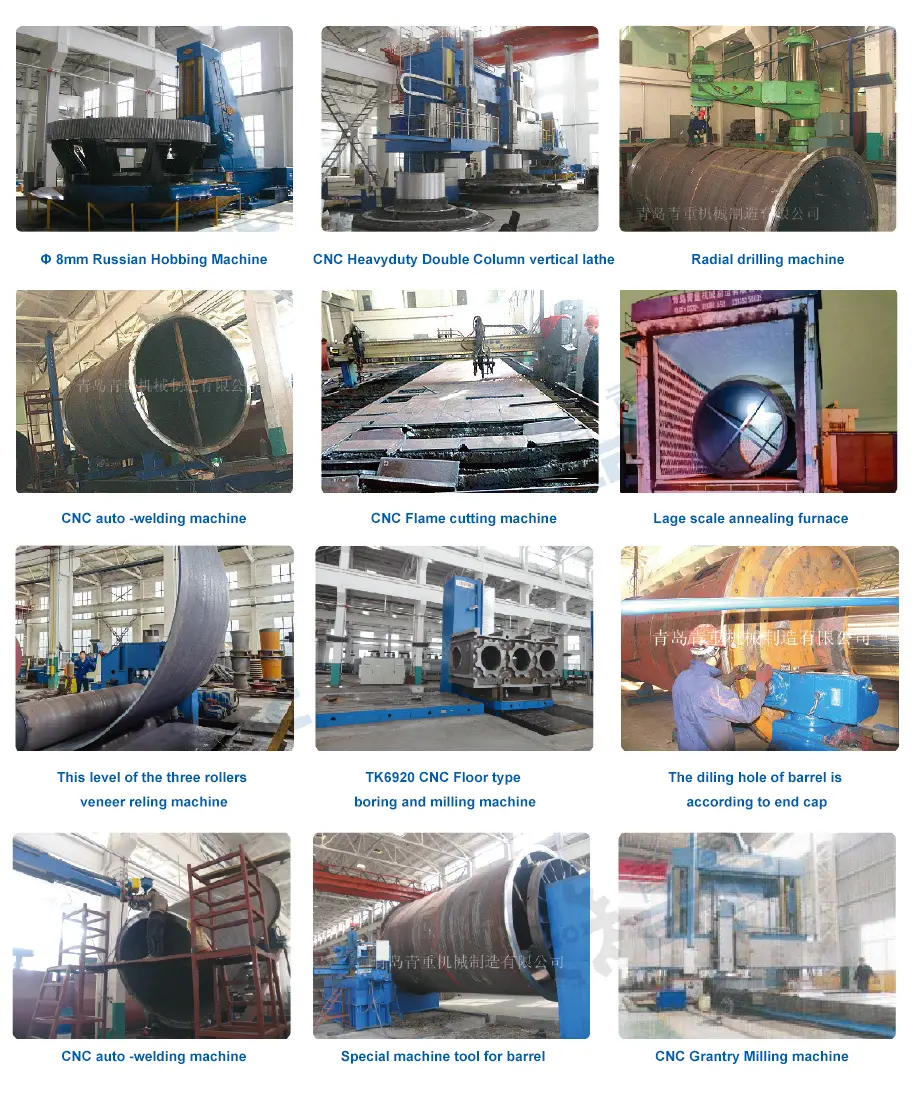

Équipement de traitement avancé

L'usine est équipée de plus de 100 ensembles de machines de traitement de grande et moyenne taille, dont :

· Machine à tailler les engrenages lourds CNC de 8 mètres

· Grande aléseuse et fraiseuse de sol

· Tour vertical CNC

· Tour à sol robuste

· Cintreuse de plaques CNC

· Machine de découpe de tôles d'acier CNC

· Systèmes de soudage automatiques

· Grands fours de recuit

Certifications de qualité et innovation

EPIC adhère à des normes de fabrication internationales strictes et a obtenu :

· Certification du système de gestion de la qualité ISO9001 : 2015

· Plusieurs brevets de modèles d'utilité

· Brevets d'invention

· Reconnaissance des entreprises de haute technologie

L'innovation continue et l'amélioration de la qualité du convoyeur à bande à parois latérales ondulées restent les principaux moteurs du développement mondial de l'entreprise.

Solutions de convoyeurs personnalisées pour différentes industries

Chaque ligne de production présente des caractéristiques matérielles et des exigences de configuration uniques. EPIC propose des services de conception personnalisés basés sur :

· Type de matériau

· Distance de transport

· Angle de transport

· Exigences en matière de capacité

· Environnement d'installation

· Configuration de l'alimentation

Support de service complet d'EPIC

Consultation avant-vente

· Analyse des matériaux

· Recommandation de processus

· Sélection d'équipement

· Proposition technique

Installation et mise en service

· Conseils sur place

· Débogage de l'équipement

· Formation des opérateurs

Service après-vente

· Support pièces de rechange

· Assistance technique

· Conseils d'entretien

· Support opérationnel à long terme

Choisissez EPIC pour votre projet de transport de matériaux en vrac

Que vous construisiez une usine minière, une ligne de production de granulats, une cimenterie ou un système de transport industriel, le convoyeur à bande à paroi latérale ondulée EPIC constitue une solution efficace, fiable et rentable pour le transport vertical et à angle élevé de matériaux en vrac.

Avec une capacité de fabrication avancée, un support technique professionnel et une riche expérience en matière de projets EPC, EPIC continue d'aider ses clients mondiaux à améliorer l'efficacité de la production et à réduire les coûts d'exploitation grâce à une technologie de transport innovante.
